Гидроциклон имеет вид конуса , где есть короткая цилиндрическая часть. Последняя имеет питающий патрубок, по которому подаётся гидросмесь. Также есть сливное отверстие. Через насадку у конической части, осуществляется разгружение нижнего продукта разделения. Расположение питающего патрубка обеспечивает ввод пульпы в Гидроциклон по касательной. Пульпа вращается в нём и образовывает внешние и внутренние потоки.

Центробежная сила воздействует на твёрдые частицы и они отбрасываются к периферии. Дальность отброса зерна зависит от его массы: чем больше масса, тем дальше оно будет отброшено. Зёрна, масса которых больше, чем граничных, по которым проходит разделение, остаются во внешнем потоке. Затем перемещаются к вершине конуса и разгружаются через насадку. Во внутренний поток попадают зёрна с меньшей массой. Они выносятся через сливное отверстие.

Измельчённые материалы гидроциклон разделяет по крупности в водной среде. Гидроциклоны активно применяются в разных отраслях промышленности для процессов осветления, сгущения, промывки твёрдой фазы, обогащения природных ископаемых и классификации суспензий. Коническая часть гидроциклона предусматривает песковую насадку. Через неё разгружается нижний продукт разделения. Под действием центробежных сил, в процессе классификации, проходит разделение зёрен пульпы по крупности: через песковую насадку разгружаются крупные зёрна, а через сливную насадку выносятся зёрна поменьше.

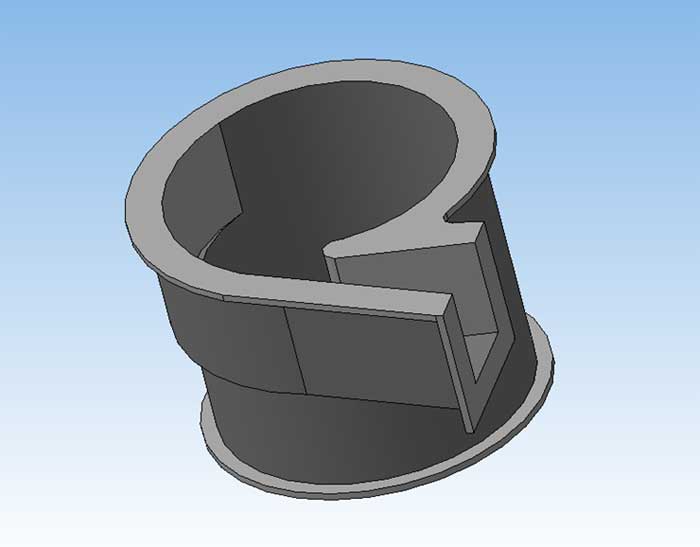

Гидроциклон типа – это устройство, футеровки цилиндрической и конической части которого изготовлены из полиуретана или резины. Вставки, которые довольно легко снимаются и футерованы износостойкой резиной, позволяют изменять высоту цилиндрической части гидроциклона. Диаметр гидроциклона – от 150 до 1000 мм.

С помощью резиновых футеровок возможно:

снизить затраты во время эксплуатации;
сделать почти идеальную геометрию проточной части;
увеличить срок службы гидроциклонов;
снизить величину граничного зерна разделения и увеличить эффективность классификации.

На обогатительных фабриках и во время мокрой переработки в промышленности, подходит для отделения твёрдого вещества в пульпах и для классификации.

№	Наименование	Чертеж	Вес, кг
1	Футеровка 1 конуса ГЦР-500	ГЦР 500 РИФ 00.002	16,6
2	Футеровка 2 конуса ГЦР-500,380	ГЦР 500 РИФ 00.003	10,2
3	Футеровка 3 конуса ГЦР-500,380,250	ГЦР 500 РИФ 00.004	5,8
4	Футеровка 4 конуса ГЦР-500,380,250	ГЦР 500 РИФ 00.005	2,5
5	Футеровка 1 конуса ГЦР-500 (12)	РИФ 01.00.001	11
6	Футеровка 2 конуса ГЦР-500 (12)	РИФ 01.00.002	9,7
7	Футеровка 6 конуса ГЦР-500 (12)	РИФ 01.00.003	4,7
8	Футеровка 1 конуса ГЦР-380 (12)	ГЦР 380(12)РИФ.00.001	9,2
9	Футеровка 2 конуса ГЦР-380 (12)	ГЦР 380(12)РИФ.00.002	7,6
10	Футеровка 1 конуса ГЦР-250 (12)	ГЦР 250(12)РИФ.00.003	6,7
11	Футеровка 2 конуса ГЦР-250 (12)	ГЦР 250(12)РИФ.00.004	4,4
12	Футеровка 3 конуса ГЦР-250 (12)	ГЦР 250(12)РИФ.00.005	2,2
13	Футеровка крышки ГЦК-380	ГЦК 380 РИФ 00.005	9,2
14	Футеровка крышки ГЦР-500	ГЦР 500 РИФ	13,1
15	Футеровка вставки ГЦК-380 -001	ГЦК 380 РИФ 00.001	3,7
16	Футеровка вставки ГЦК-380 -002	ГЦК 380 РИФ 00.002	3,6
17	Футеровка цилиндра корпуса ГЦР-380	ГЦК 380 РИФ 00.003	2,9
18	Футеровка цилиндра корпуса ГЦР-500	ГЦР 500 РИФ 00.009	10,1
19	Футеровка корпуса ГЦК-250	ГЦК 250 РИФ 00.001	7,6
20	Футеровка цилиндра корпуса ГЦР-250	ГЦР 250 РИФ 00.002	3
21	Футеровка крышки ГЦР-250	ГЦР 250 РИФ 00.003	3,2
22	Футеровка корпуса ГЦК-380	ГЦК 380 РИФ 00.004	30
23	Футеровка корпуса ГЦК-500	ГЦК 500 РИФ 00.008	24
24	Насадка гидроциклона	ГЦР -750 РИФ.00.011	6
25	Футеровка корпуса 01 ГЦР-380	ГЦР-380 РИФ.01.00.001
26	Футеровка крышки 01 ГЦР-380	ГЦР-380 РИФ.01.00.002
27	Футеровка цилиндра корпуса 01 ГЦР-380	ГЦР-380 РИФ.01.00.003	3,6
28	Футеровка корпуса 01 ГЦР-500	ГЦР-500 РИФ.01.00.001	39,5
29	Футеровка крышки 01 ГЦР-500	ГЦР-500 РИФ.01.00.002	11,5
